Pipeco bac acier : choisir le bon diamètre, l’embase 355 mm et une étanchéité fiable

Pour faire passer un conduit à travers une couverture métallique, le choix de la sortie de toiture ne se limite pas à prendre le bon trou. Sur bac acier, il faut une pièce qui épouse le profil nervuré, maintient l’étanchéité et reste stable malgré les variations climatiques. Le Pipeco répond à ce besoin, avec une traversée de toiture ronde prévue pour un support en bac acier ou en panneau sandwich, une embase adaptée et un matériau pensé pour durer.

À quoi sert une sortie de toiture Pipeco sur bac acier ?

Une sortie de toiture Pipeco sert à faire passer un conduit cylindrique à travers une couverture sans créer de point faible dans l’enveloppe du bâtiment. Elle s’utilise quand le conduit traverse une toiture métallique, pour la ventilation, l’extraction, l’évacuation technique ou le passage d’un tube selon la configuration du chantier.

Sur un bac acier, la difficulté vient du support lui-même. Contrairement à une surface plane, une tôle nervurée présente des reliefs, des ondes et parfois des recouvrements. Une simple découpe autour du conduit exposerait vite la toiture aux infiltrations. Le rôle du Pipeco est donc double, accompagner la traversée du conduit et recréer une zone étanche autour de l’ouverture.

La différence entre sortie de toiture, manchon et kit complet

Dans les fiches produit, plusieurs termes peuvent se croiser : sortie de toiture, manchon silicone, embase, kit de fixation. Ils ne désignent pas toujours la même chose. La sortie de toiture correspond à l’ensemble destiné à gérer le passage du conduit. Le manchon, ou la partie souple, assure l’ajustement autour de la forme ronde. L’embase fait le lien avec le bac acier. Le kit de fixation sert à maintenir l’ensemble correctement plaqué sur le support.

Avant d’acheter, il faut donc vérifier si la référence consultée correspond à une pièce seule ou à une solution prête à poser. Dans le cas d’une référence Pipeco pour bac acier, le kit de fixation Pipeco peut être nécessaire pour garantir une mise en œuvre cohérente et limiter les approximations sur chantier.

Compatibilité : support métallique, embase et conformité

La compatibilité ne se résume pas au diamètre du conduit. Sur une toiture en bac acier, il faut aussi tenir compte du profil de la tôle, de la rigidité du support, de l’emplacement de la traversée et de la capacité de l’embase à se former correctement sans fragiliser la couverture.

Bac acier ou panneau sandwich : le support doit être anticipé

Le Pipeco est recherché pour des supports de type bac acier, panneau sandwich ou couverture métallique. Ces supports ont en commun une peau métallique et des reliefs qui imposent une pose soignée. Sur panneau sandwich, il faut aussi intégrer l’épaisseur du complexe et éviter d’écraser localement le parement lors du serrage.

L’embase malléable permet de suivre les formes du support. C’est un point essentiel. Une embase trop rigide risquerait de porter uniquement sur les sommets de nervures, avec des zones faibles entre deux appuis. Une embase adaptée répartit mieux le contact et facilite la continuité de l’étanchéité autour de la découpe.

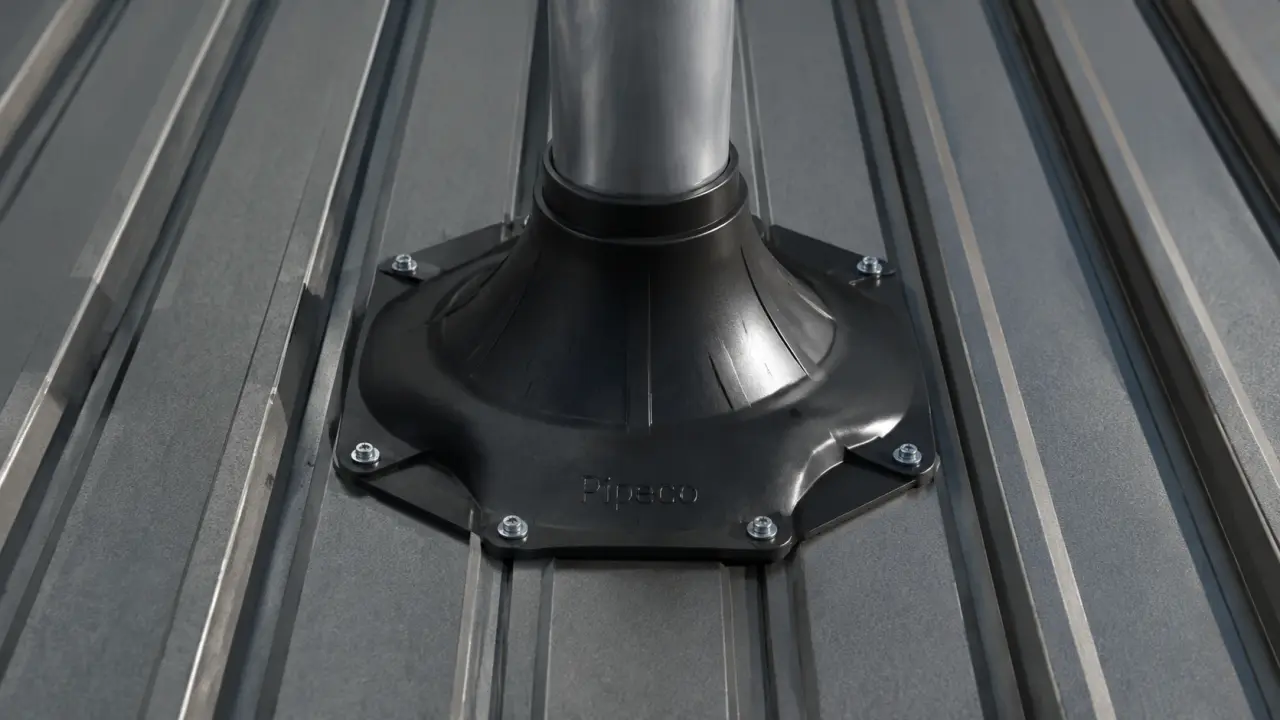

L’embase carrée 355 mm : une surface utile pour travailler proprement

Certaines références Pipeco, notamment en sortie de toiture ronde, sont associées à une embase carrée de 355 mm. Cette dimension offre une zone d’appui suffisante pour entourer la traversée, positionner les fixations et absorber les différences de relief du bac acier. Elle aide aussi à travailler plus proprement lorsque le conduit ne tombe pas exactement au centre d’une zone plane du profil.

La conformité au DTU 40.35 s’inscrit dans cette logique pour les couvertures en plaques nervurées issues de tôles d’acier revêtues. Elle ne remplace pas une pose correcte, mais elle donne un repère clair sur l’adéquation du produit avec les règles attendues pour ce type de couverture.

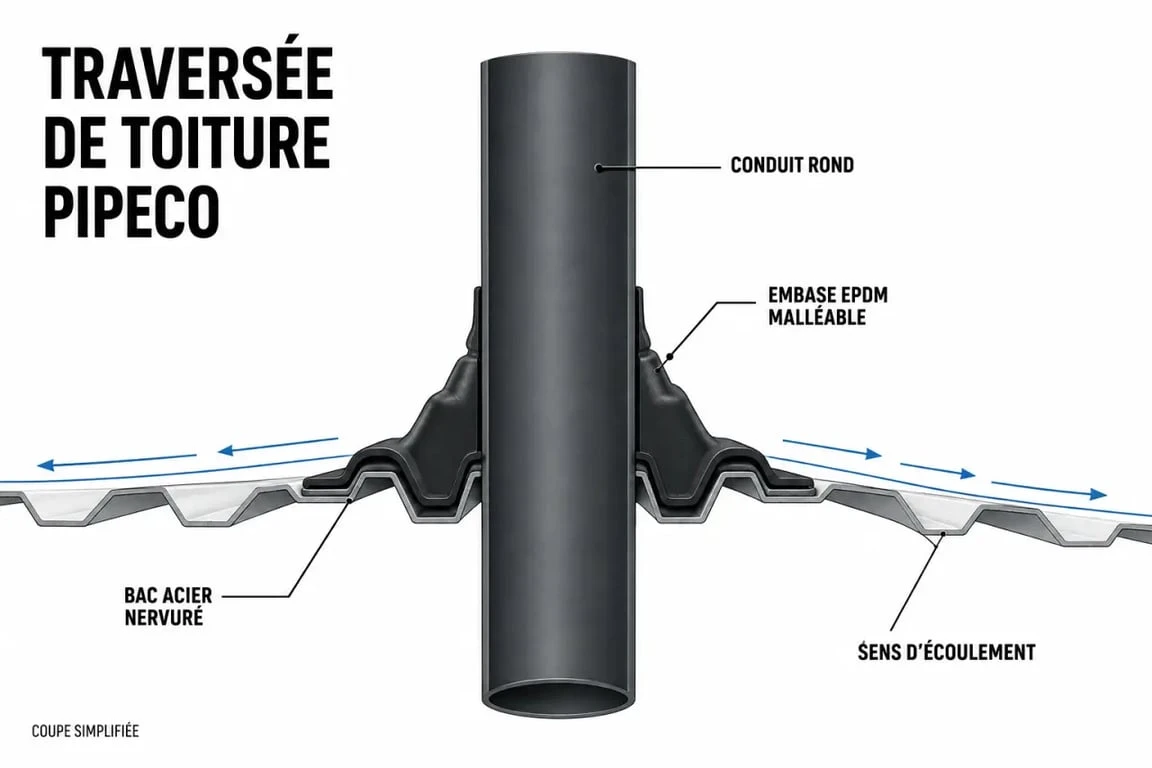

Un bon repère consiste à regarder la toiture comme une rampe d’écoulement. L’eau ne tombe pas seulement à la verticale, elle glisse, accélère sur les pentes, contourne les reliefs et cherche le moindre chemin disponible. Une traversée mal placée ou mal plaquée devient alors un obstacle qui crée des retenues d’eau et des micro-chemins d’infiltration. En observant le sens des nervures, le recouvrement des tôles et la ligne naturelle d’écoulement avant de percer, on évite de transformer une pièce étanche en point de stagnation.

Diamètre du conduit : le point à mesurer avant la commande

Le diamètre est l’erreur la plus fréquente lors du choix d’un Pipeco. Il ne faut pas se baser sur une estimation visuelle ni sur le diamètre théorique d’une gaine non vérifiée. La mesure doit porter sur le diamètre extérieur réel du conduit qui traverse la toiture.

Une référence courante de type Pipeco n°7 accepte une plage de diamètre de 140 à 292 mm. Cette plage permet de couvrir plusieurs conduits cylindriques, mais elle ne convient pas à toutes les installations. Un conduit de 80 mm, 100 mm ou 125 mm, par exemple, ne relève pas nécessairement de cette même référence et doit être comparé à la plage admise du modèle envisagé.

Les diamètres trop petits ou intermédiaires demandent une vigilance particulière

Les plages comme 70 à 90 mm, 100 à 140 mm ou 150 à 177 mm montrent qu’il existe différentes familles de dimensions selon les produits et les usages. L’objectif n’est pas de forcer un conduit dans une référence approximative, mais de choisir la sortie correspondant réellement à la section à traverser.

Si le conduit se situe à la limite entre deux plages, mieux vaut contrôler la documentation de la référence, le type de découpe à réaliser et la capacité du manchon à rester plaqué sans tension excessive. Une sortie trop contrainte peut se déformer avec le temps. Une sortie trop large risque de perdre en précision autour du conduit.

Pourquoi l’EPDM noir compte pour l’étanchéité et la durabilité

L’EPDM noir est l’un des éléments clés de ce type de sortie de toiture. Ce matériau souple est apprécié pour sa résistance aux intempéries, aux UV et aux variations de température. Sur une toiture métallique, ces qualités sont particulièrement utiles, car le bac acier subit des cycles de chauffe, de refroidissement et de dilatation.

La souplesse de l’EPDM aide la pièce à suivre les mouvements du support sans se fissurer immédiatement ni perdre son contact autour du conduit. Cette capacité d’adaptation limite les points de rupture qui apparaissent parfois sur des matériaux trop rigides ou mal adaptés à une exposition extérieure prolongée.

L’étanchéité dépend autant du matériau que de la pression de pose

Un matériau performant ne compense pas une mauvaise fixation. Pour fonctionner correctement, l’embase doit être plaquée de manière régulière, sans zone qui bâille, sans pli marqué et sans serrage brutal qui déforme le bac acier. Le kit de fixation Pipeco prend ici toute son importance, car il permet d’obtenir une tenue mécanique cohérente avec le produit.

Lors de la pose, l’objectif est d’obtenir un contact continu entre l’embase et le support. Les fixations doivent accompagner le relief du bac acier et ne pas créer de contrainte localisée. Une fixation trop espacée ou mal répartie peut laisser passer l’eau, même avec une embase de qualité.

Pose et contrôle : les réflexes qui évitent les infiltrations

La mise en œuvre doit rester méthodique. Même si la solution est conçue pour une pose simple et rapide, chaque étape influence l’étanchéité finale. Une traversée de toiture se prépare avant la découpe, se règle pendant l’installation et se vérifie après fixation.

1. Repérer l’emplacement du conduit en tenant compte du profil du bac acier et du sens d’écoulement de l’eau.
2. Mesurer le diamètre extérieur réel du conduit avant de confirmer la référence Pipeco.
3. Tracer une découpe propre, sans ouverture excessive autour du passage.
4. Former l’embase malléable pour l’adapter aux nervures du support métallique.
5. Mettre en place la sortie autour du conduit en vérifiant l’alignement.
6. Fixer avec le kit adapté en répartissant la pression sur toute l’embase.
7. Contrôler visuellement l’absence de pli, de jour ou de déformation du bac acier.

Les contrôles à faire juste après l’installation

Après la pose, il faut inspecter le pourtour de l’embase, le contact autour du conduit et la régularité des fixations. Une attention particulière doit être portée aux zones situées dans le sens de ruissellement, car ce sont elles qui recevront le plus d’eau en cas de pluie battante.

Un contrôle d’étanchéité après installation permet de repérer rapidement une faiblesse de pose. Il ne s’agit pas seulement de vérifier que la pièce tient en place, mais de s’assurer qu’elle ne crée ni retenue d’eau, ni ouverture invisible, ni déformation du support. Pour un chantier professionnel comme pour un particulier averti, cette dernière vérification fait souvent la différence entre une traversée durable et une reprise coûteuse quelques mois plus tard.

Le bon choix se résume donc à trois points : une référence compatible avec le diamètre réel du conduit, une embase adaptée au bac acier ou au panneau sandwich, et une fixation suffisamment rigoureuse pour préserver l’étanchéité dans le temps. En cas de doute, la fiche produit de la référence Pipeco et les prescriptions de pose doivent toujours primer sur l’approximation.
