Plan de toiture monopente : la pente ne suffit pas à dimensionner la charpente

22 octobre 2026 Camille Robert 7 min de lecture

Un plan de toiture monopente doit préciser la pente, les appuis, les éléments porteurs et l’évacuation des eaux. Un simple rectangle incliné ne suffit pas pour construire : il faut aussi vérifier les charges, les assemblages et la compatibilité de la couverture. Voici les informations à réunir pour préparer un dessin exploitable par un charpentier ou un bureau d’études.

Table des matières

Tracer le versant et ses appuis avant de choisir les sections

Une toiture monopente possède un seul versant : l’eau s’écoule du point haut vers l’égout, généralement équipé d’une gouttière. Cette configuration convient à une maison, une extension, un garage ou un abri. Les besoins d’isolation et les contraintes structurelles varient toutefois selon l’usage.

Calcul de pente d’une toiture monopente

Calculez la pente, l’angle et la longueur inclinée à partir des dimensions saisies.

Pente —

Angle —

Longueur inclinée calculée —

Exemple Une différence de hauteur de 1,2 m sur une distance horizontale de 6 m donne une pente de 20 % et un angle d’environ 11,3°.

Rappel important La pente admissible dépend notamment de la couverture, du modèle de produit, de l’exposition et des prescriptions applicables. Consultez les documents techniques concernés et les règles en vigueur avant tout projet.

Commencez par relever les dimensions du bâtiment, les niveaux des murs et la position des supports. Pour une extension adossée, vérifiez notamment la capacité du mur existant à reprendre les efforts. Sa présence ne garantit pas qu’il puisse servir d’appui.

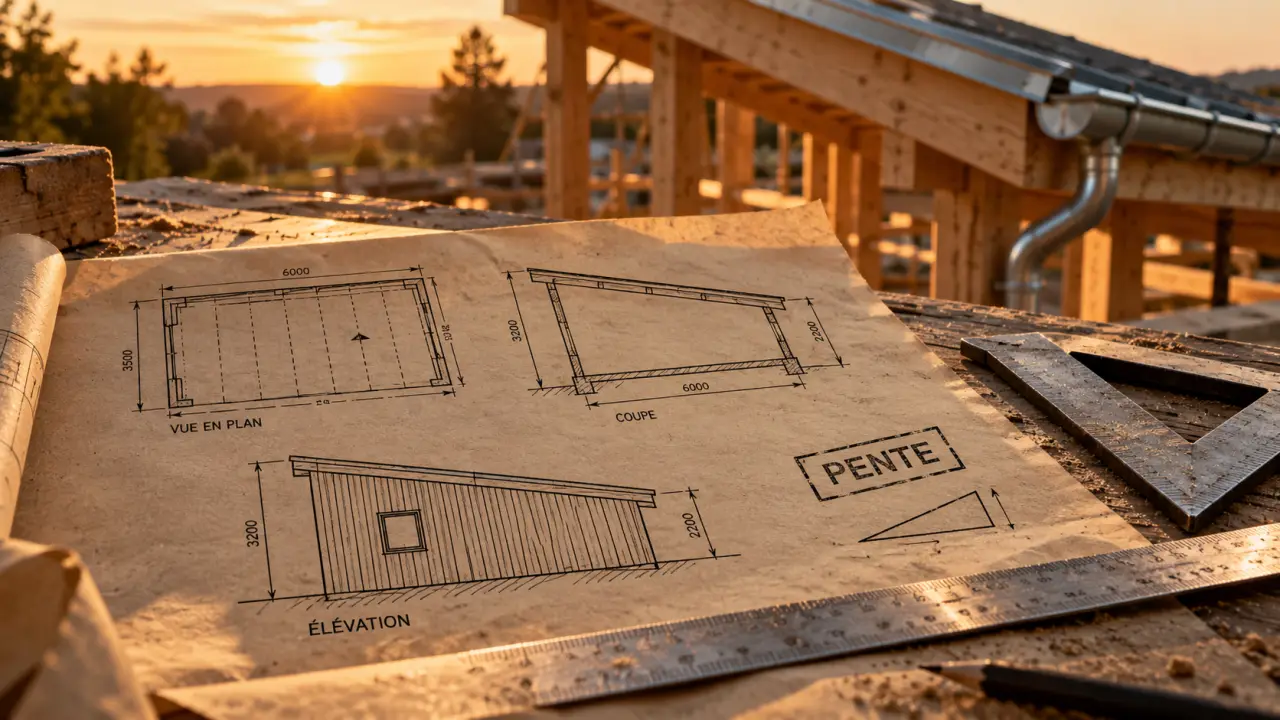

Les vues indispensables à un plan lisible

La vue en plan : longueur, largeur, débords, sens d’écoulement, emplacement des pannes et des chevrons.
La coupe dans le sens de la pente : niveaux haut et bas, distance horizontale, longueur du rampant et composition du toit.
Les élévations : hauteur des façades, forme des pignons et raccordement au bâtiment existant.
Les détails constructifs : appuis, ancrages, rives, égout et raccord supérieur contre un mur.

Distinguez les dimensions entre murs, les portées entre appuis et les dimensions hors tout, débords compris. Indiquez aussi une référence altimétrique commune. Sans elle, deux cotes de hauteur peuvent sembler compatibles alors qu’elles ne désignent pas le même niveau.

Calculer la pente sans confondre pourcentage et degrés

La pente en pourcentage se calcule à partir de la différence de hauteur entre les appuis et de leur distance horizontale. La longueur inclinée du toit ne sert pas de dénominateur.

Pente (%) = différence de hauteur ÷ distance horizontale × 100.

Avec une hauteur de 1,2 m pour une distance horizontale de 6 m, la pente vaut 20 %. Pour obtenir l’angle, on calcule l’arctangente de la différence de hauteur divisée par la distance horizontale. Une pente de 20 % correspond ainsi à environ 11,3°.

15 % et 15° ne sont pas interchangeables. La plage de 15 % à 40 % parfois évoquée pour les toits monopentes n’est pas une règle universelle. La pente admissible dépend du procédé de couverture, de l’exposition, des recouvrements et des prescriptions applicables.

Examinez aussi les effets de la pente sur la coupe du bâtiment. Relever le point haut modifie l’écoulement, la hauteur de façade, le volume intérieur et la surface à couvrir. Avant de fixer la pente, représentez sur le dessin le plafond souhaité, l’épaisseur d’isolation et les limites de hauteur autorisées. Une pente adaptée à la couverture ne doit pas rendre la pièce trop basse ni le projet non conforme.

Dimensionner les pannes, les chevrons et leurs assemblages

Dans une charpente courante, les chevrons suivent le rampant et reposent sur des pannes disposées transversalement à la pente. La panne haute et la panne basse, ou sablière selon la configuration, transmettent les efforts aux supports. Une panne intermédiaire peut réduire la portée des chevrons, à condition de disposer elle-même d’appuis adaptés.

Portée, entraxe et charges : trois données indissociables

La portée désigne la distance entre les appuis d’une pièce. L’entraxe correspond à la distance entre les axes de deux pièces voisines. Augmenter l’entraxe accroît la surface de toiture reprise par chaque chevron. Ajouter une panne intermédiaire modifie la répartition des efforts, mais ne dispense pas de calculer cette panne et ses supports.

Le dimensionnement prend en compte le poids du bois, de la couverture, de l’isolation, du plafond et des équipements éventuels, notamment les panneaux solaires. Il intègre aussi la neige et le vent, selon la localisation, l’altitude, l’exposition et la géométrie du bâtiment.

Une portée de 4 m ou une section de panne de 10 × 20 cm ne constitue pas, à elle seule, une prescription exploitable. Il faut vérifier la résistance, la flèche et la stabilité en fonction des caractéristiques du bois. Le vent peut aussi soulever le toit : le calcul ne porte donc pas uniquement sur les charges descendantes.

Prévoir les fixations dès le dessin

Le plan doit préciser les connecteurs, les ancrages dans les supports et le contreventement. Vis, tire-fonds et équerres ne sont pas interchangeables : leur choix dépend des efforts, du support et des distances de pose. La seule mention d’une vis D6 ne définit pas un assemblage.

Les entailles d’appui doivent aussi être justifiées. La limite indicative de 30 % de la hauteur du chevron pour le talon ne suffit pas à valider une découpe. Sa géométrie et la section restante doivent être vérifiées.

Choisir la couverture avec toute la composition du toit

Choisissez le produit de couverture avant de finaliser les niveaux et les sections. Les valeurs parfois annoncées pour l’ardoise, autour de 30 % à 40 %, ou pour les tuiles, au-delà de 40 %, ne remplacent pas les prescriptions du modèle retenu et du DTU concerné.

Couverture	Point à vérifier sur le plan	Vigilance principale
Bac acier	Appuis, portée des plaques et recouvrements	Condensation et fixations adaptées au vent
Zinc	Support et détails du système choisi	Dilatation, ventilation et raccords
Ardoise	Pente, recouvrement et support	Compatibilité avec l’exposition du site
Tuiles	Poids, pente et pureau des liteaux	Prescriptions propres au modèle

Représentez ensuite les couches réellement nécessaires : finition intérieure, gestion de la vapeur d’eau, isolation, éventuel écran de sous-toiture, ventilation et support de couverture. Un écran pare-pluie ne remplace pas la couverture. Liteaux et contre-liteaux sont prévus selon le système choisi, et non ajoutés automatiquement à toutes les solutions.

Verrouiller les détails et les validations avant le chantier

Les débords protègent les façades, mais augmentent aussi les surfaces exposées au vent. Un avant-toit peut rester ouvert, recevoir une bande de rive ou être fermé. Si vous le fermez, prévoyez les passages d’air nécessaires. Des grilles espacées à titre indicatif tous les 2 m ne remplacent pas le calcul de la section de ventilation utile.

Sur les pignons, dessinez les supports des débords latéraux et les éventuelles ouvertures avec leur linteau. À l’égout, positionnez la gouttière et les descentes selon la surface collectée et les conditions locales. Contre un mur, détaillez le solin et le raccord supérieur.

Avant toute commande, contrôlez les points suivants :

Consulter le PLU et vérifier auprès du service urbanisme les formalités nécessaires.
Faire valider les charges, les sections, les appuis et les assemblages par un professionnel compétent.
Identifier les DTU applicables et les actions climatiques selon l’Eurocode 1 et ses dispositions nationales.
Établir une nomenclature des bois, connecteurs, éléments de couverture, écrans, accessoires et dispositifs d’évacuation.
Prévoir l’ordre de montage, la stabilité provisoire et la protection contre les chutes.

Un plan générique aide à comprendre la géométrie, mais ne remplace pas un plan d’exécution. Pour obtenir des devis comparables et une solution adaptée, transmettez à chaque professionnel les mêmes vues cotées, la localisation du projet et la couverture envisagée.
