Charpente 4 pans traditionnelle : les sections d’un kit ne se copient pas sur une maison

29 octobre 2026 Camille Robert 7 min de lecture

Une charpente 4 pans traditionnelle porte une toiture à quatre versants grâce à une ossature en bois composée de fermes, de pannes et de pièces d’angle. Elle convient aussi bien à une maison sans pignons maçonnés qu’à un pavillon de jardin, mais ces deux projets ne se dimensionnent pas de la même façon. Avant de choisir un kit ou une fabrication sur mesure, il faut définir les appuis, la couverture et les charges à reprendre.

Table des matières

Quatre versants : une forme de toit, pas un système constructif unique

Sur un bâtiment rectangulaire, la toiture à quatre pans comporte généralement deux grands versants et deux croupes, qui ferment les extrémités à la place des pignons. Sur un plan carré, les quatre versants peuvent se rejoindre en un sommet : c’est la configuration en pavillon. Cette géométrie donne une silhouette équilibrée, particulièrement appréciée pour les kiosques et les abris ouverts.

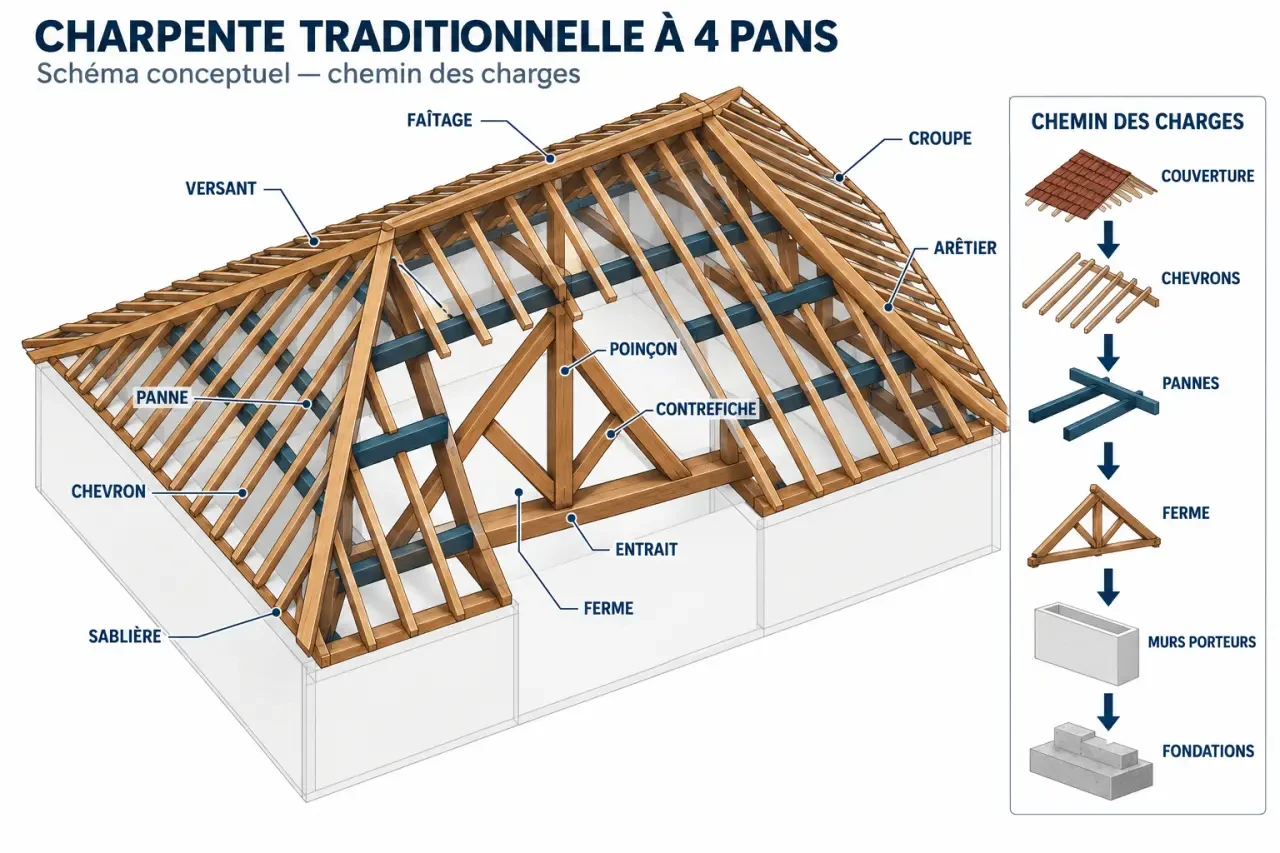

Schéma explicatif d’une charpente 4 pans traditionnelle avec fermes, pannes, arêtiers et chevrons

Le terme traditionnelle désigne l’organisation de l’ossature et ses assemblages, non le nombre de versants. Une toiture à quatre pans peut aussi être réalisée avec des fermettes industrialisées. Il faut donc distinguer le choix architectural du choix de structure.

Solution	Organisation	Points à anticiper
Deux pans traditionnels	Deux versants, généralement entre deux pignons	Géométrie plus simple et moins de raccords d’angle
Quatre pans traditionnels	Versants reliés par des arêtiers, sans pignons en toiture	Assemblages et découpes plus complexes, charpente apparente possible
Fermettes industrialisées	Éléments triangulés répétitifs, compatibles avec différentes formes de toit	Aménagement des combles à prévoir dès la conception

À projet comparable, les croupes ajoutent du travail de taille et de couverture. Cela ne suffit toutefois pas à établir un classement de prix : les portées, les appuis, les finitions et les moyens de levage pèsent aussi dans le devis.

Comprendre le chemin des charges avant de lire un plan

La couverture transmet son poids à la charpente, puis aux murs ou aux poteaux et enfin aux fondations. Chaque pièce participe à cette transmission. Une grosse section visible ne garantit donc pas, à elle seule, la solidité de l’ensemble : les assemblages et les ancrages sont tout aussi importants.

Les fermes et les pannes constituent l’ossature principale

Une ferme traditionnelle associe notamment un entrait, des arbalétriers et, selon sa conception, un poinçon et des contrefiches. L’entrait relie les pieds des arbalétriers et participe à la maîtrise de leur écartement. Les contrefiches apportent des appuis intermédiaires. Les pannes s’appuient sur les fermes ou sur d’autres supports prévus au plan ; elles portent ensuite les chevrons.

Les arêtiers organisent la rencontre des versants

Les arêtiers suivent les lignes saillantes entre deux pans de toiture. Dans les croupes, ils reçoivent notamment les chevrons raccourcis, appelés empannons. Ces raccords demandent des coupes précises et des assemblages adaptés. Leurs efforts ne doivent pas être assimilés sans vérification à ceux d’un chevron courant.

Pour examiner un plan, changez de prisme : au lieu de regarder seulement la forme du toit, suivez une goutte de pluie puis une charge de neige. La première révèle les pentes, les débords et les évacuations ; la seconde révèle les appuis, les assemblages et les fondations. Cette double lecture permet de repérer une toiture séduisante mais mal raccordée à son support, ou un débord qui protège peu les poteaux exposés.

Pente, sections et couverture se décident ensemble

Il n’existe pas de section universelle pour une charpente à quatre pans. Le dimensionnement dépend de la portée libre, de l’entraxe des pièces, de l’essence et du classement mécanique du bois, du poids de couverture, des charges de neige et des actions du vent. La localisation et l’exposition du bâtiment doivent donc être connues avant validation.

Une fiche de kit donne un exemple, pas une règle de calcul

La fiche de Kit-charpente.com présente une structure traditionnelle de 9 m², avec des chevrons de 120/60 mm espacés de 50 cm, des poteaux de 140 mm et une pente de 30 degrés. Une autre pente est annoncée comme possible sur demande. Ces caractéristiques décrivent ce modèle précis : elles ne peuvent pas être transposées à une maison, ni à un pavillon plus grand sans nouvelle vérification.

L’espacement des pannes et des chevrons résulte lui aussi du calcul et des exigences du support de couverture. Les abaques peuvent aider à préparer une étude, mais ils ne remplacent pas la vérification de l’ensemble par un charpentier compétent ou un bureau d’études.

La couverture impose ses propres conditions

Tuile, tôle, shingle et feutre bitumé ne présentent ni le même poids ni les mêmes exigences de pose. La pente minimale dépend du produit retenu, de son système d’étanchéité, de l’exposition et des prescriptions applicables. Les bardeaux bitumés demandent notamment un support continu adapté ; une couverture métallique nécessite des fixations et une gestion de la condensation appropriées.

Arrêtez donc le choix de couverture avant de commander la structure. Remplacer après coup une couverture légère par des tuiles peut imposer de revoir les sections, les assemblages et les appuis.

Du choix du bois au levage : préparer une réalisation durable

Le Douglas est fréquent pour les pavillons extérieurs, notamment pour son aspect. Kit-charpente.com le présente comme naturellement classe 3 sur son modèle. Cette indication doit être précisée à l’achat : la durabilité dépend notamment de la présence d’aubier, de la qualité du bois et de l’exposition réelle. Une essence réputée durable ne dispense pas de protéger les points sensibles.

Les pieds de poteaux doivent éviter le contact direct avec le sol et les eaux stagnantes. Les abouts, les assemblages et les zones peu ventilées méritent une attention particulière. Un contrôle périodique permet de repérer infiltrations, fixations desserrées ou signes d’attaque biologique. Une finition peut préserver l’aspect du bois, sans remplacer ces dispositions constructives.

La préparation puis le montage suivent une logique à adapter au chantier :

Relever les dimensions, niveaux et appuis, puis établir un plan précis, par exemple au 1/20e.
Réaliser l’épure au sol ou un traçage de fabrication équivalent pour définir les coupes et assemblages.
Tailler et préparer les pièces, notamment les assemblages tenon-mortaise lorsqu’ils sont prévus.
Lever les fermes avec des moyens adaptés et assurer leur stabilité provisoire.
Poser les pannes, les éléments de croupe et les chevrons selon le plan d’exécution.
Contrôler contreventement, ancrages et géométrie avant la couverture.

Le tenon-mortaise ne remplace ni le contreventement ni les fixations nécessaires. Le levage et le travail en hauteur justifient une organisation professionnelle, même lorsque les pièces arrivent prétaillées.

Kit ou sur-mesure : comparer un ouvrage posé, pas seulement du bois

Un kit convient surtout lorsque ses dimensions, ses charges admissibles et ses appuis correspondent exactement au projet. Le modèle de 9 m² cité est annoncé comme extensible et modulaire ; toute extension doit néanmoins être validée dans sa configuration finale. Une charpente de maison exige une étude intégrant aussi les murs porteurs, les plafonds et l’usage des combles.

Pour comparer les offres, demandez un périmètre identique :

Plans, hypothèses de charges et dimensionnement inclus.
Essence, classement du bois, traitement éventuel et finition.
Quincaillerie, ancrages et contreventements fournis.
Fondations, livraison, déchargement, levage et pose.
Support de couverture, couverture et évacuation des eaux.

Enfin, vérifiez auprès de la mairie les règles d’urbanisme, l’implantation autorisée et les démarches nécessaires. Pour un pavillon ouvert, l’exposition au vent et l’ancrage sont déterminants. Le bon choix est celui dont la géométrie, la structure et le coût total correspondent au terrain et à l’usage prévu.
